Doosan Jeneratör TJ703DW5C

Doosan Jeneratör TJ703DW5C

Doosan Jeneratör
Standby Güç ( ESP )
kVA: 703
kW: 562
Prime Güç ( PRP )
kVA: 639
kW: 511
Kabinli
En x Boy x Yük (mm): 1650x5360x2250
Ağırlık (kg): 4874
Yakıt Tankı (lt): 970
Ses dB(A) @ 7m: 80

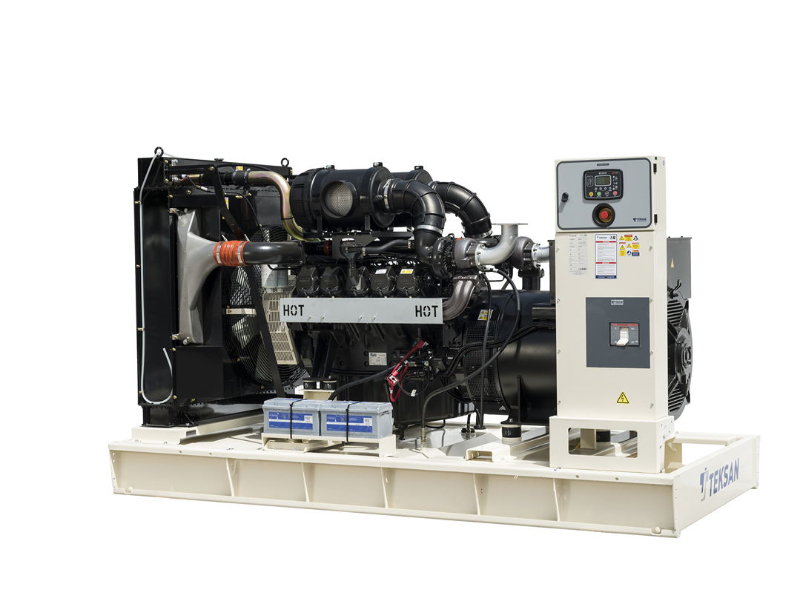

Kabinsiz
En x Boy x Yük (mm): 1650x3500x2000
Ağırlık (kg): 3809
Yakıt Tankı (lt): 970
Ses dB(A) @ 7m: N/A
Motor
İmalatçı: DOOSAN
Model: DP180LB
Silindir Düzeni: V TİP
Silindir Sayısı: 10
Hacim lt: 18,273
Stroke mm: 128
Bore mm: 142
Kompresyon Oranı: 15:1
Hava Emiş Sistemi: TURBOŞARJ-INTERCOOLER
Governor Tipi: ELEKTRONİK
Soğutma Sistemi: SU
Soğutma Sıvı Kapasitesi lt: 91
Yağlama Yağı Kapasitesi lt: 34
Elektrik Sistemi VDC: 24
Devir / Frekans 50 Hz rpm: 1500 rpm / 50 Hz
Maksimum Toplam Çıkış Gücü ( Standby 50 Hz ) kW: 612
Yakıt Sarfiyatı %110 ESP 50 Hz lt/h: 149,5
Yakıt Sarfiyatı %100 PRP 50 Hz lt/h: 136,4
Yakıt Sarfiyatı %75 PRP 50 Hz lt/h: 103,8
Yakıt Sarfiyatı %50 PRP 50 Hz lt/h: 71,2
Egzoz Gazı Çıkış Sıcaklığı 50 Hz °C: 587
Egzoz Gazı Çıkış Debisi 50 Hz m3/min: 118
Yanma Hava Debisi 50 Hz m3/min: 36
Soğutma Hava Debisi 50 Hz m3/min: 700
Alternatör
İmalatçı: CROMPTON GREAVES
Model: G1R355MB
Faz Sayısı: 3
Güç Faktörü: 0,8
Yatak Sayısı: TEK
Kutup Sayısı: 4
Terminal Uç Sayısı: 6
Voltaj Regülasyonu ( Kalıcı ): ± %1 [Kalıcı rejim değeri, Hız (-%2) ile (+%5) arasında ve CosØ=0,8-1]
İzolasyon Sınıfı: H
Koruma Sınıfı: IP 23
İkaz Sistemi: AVR (Otomatik Voltaj Regülatörü), Fırçasız
Bağlantı Şekli: YILDIZ
Toplam Harmonik Bozulma ( Yüksüz ): %2,5
Frekans Hz: 50
Çıkış Voltajı 50 Hz VAC: 230 / 400
Çıkış Gücü ( Standby ) 400 / 50 Hz kVA: 748
Çıkış Gücü ( Continuous ) 400 / 50 Hz kVA: 680
Verim ( 4/4 / 400 V / 50 Hz ) %: 94,5
Standart Ekipmanlar
Motor: Teksan jeneratör setlerinde ISO 8528, ISO 3046, BS 5514, DIN 6271 standartlarına uygun, düşük yakıt sarfiyatlı, hassas hız ayarı ve düzeni sağlayan, yakıt pompasına monteli, mekanik veya elektronik tip governörlü dünyanın önde gelen son teknoloji ürünü motor markaları kullanılmaktadır.
Alternatör: Teksan ürünlerinde gerekli tüm test aşamalarından geçmiş, IEC 60034-1; CEI EN 60034-1; BS 4999-5000; VDE 0530, NF 51-100,111; OVE M-10, NEMA MG 1.22. standartlarına uygun, bakım gerektirmeyen yataklama sistemine sahip, hassas voltaj ayarı sağlayan elektronik tip voltaj regülatörlü, son teknoloji ürünü, tüm dünyada kalite, yüksek verimli ve dayanıklılığıyla tercih edilen lider alternatör markaları kullanılmaktadır.
Kontrol Panosu: Teksan jeneratör setlerinde kullanılan standart kontrol panoları rahat ve güvenli kullanım sağlar. Tüm ölçülmüş ve istatistiksel parametreler, çalışma modları, uyarı ve alarmlar ile jeneratörün durumu kontrol panolarından kolaylıkla izlenebilir. Ön yüzünde elektronik kontrol modülü ve acil durdurma butonu bulunan panelin metal gövdesi çelik sacdan imal edilip elektrostatik toz boya ile boyanmıştır. Teksan, kaliteli standart panolarının yanı sıra müşterilerinin özel isteklerine uygun pano tasarım ve çözümleri de sunmaktadır.
Şasi ve Yakıt Deposu: Jeneratör setinin yükünü taşıyacak özellik ve dayanıklılıkta çelikten imal edilen sert yapısal tasarımı ve anti-vibrasyon takozları sayesinde titreşim seviyesini minimuma indirgemektedir. Şasilerin hepsi kaldırma mapaları içerir. Tamamı Teksan tarafından üretilen standart şasiler haricinde müşteri talepleri doğrultusunda tasarlanan özel çözümler taşıma ve yerleştirmede büyük kolaylık sağlar. 1600 kVA’dan küçük güçteki jeneratör setlerinde yakıt deposu şasiye entegre olarak üretilmektedir. 1600 kVA’dan büyük güçteki jeneratör setlerinde dikdörtgen tip yakıt tankı jeneratör seti ile ayrı sağlanır. Her tipteki yakıt deposunda seviyesi göstergesi bulunmaktadır.
Soğutma Sistemi: Kaliteli endüstriyel tip radyatör, genleşme tankı ve soğutucu fandan oluşan sistem jeneratör ekipmanlarının uygun ısı derecesinde sabit kalmasını sağlar.
Kabin Özellikleri
Doosan Jeneratör:
  • 2000/14/EC direktiflerine uyumlu, sertifikalı gürültü emisyon seviyesi
  • Kabin boyutlarına göre 2 veya 4 noktadan taşıma imkanı
  • Kabin içinde gizli egzoz susturucu
  • Kabin üzerinde yer alan acil stop butonu
  • Kabin içinde homojen soğutma sağlayabilmek için geliştirilmiş hava emiş kanalları
  • Yukarıya doğru dizayn edilmiş radyatör hava çıkışı ve egzoz gaz çıkışı
  • Radyatöre kolaylıkla su ve antifriz doldurulmasını sağlayan kabin üstü kapak
  • Korozyona ve paslanmaya karşı güçlendirilmiş boya sistemi
  • Ses izolasyonu açısından geliştirilmiş performans
  • Kolay bakım ve taşıma imkanı veren demonte parçalar
Opsiyonel Ekipmanlar:
  • Orta gerilim alternatörü
  • Remote radyatör uygulamaları
  • Otomatik yakıt dolum sistemi
  • Yakıt tankı, yağ karteri, pano, alternatör sargı ısıtıcıları
  • Çift AVR ve PMG’li alternatör
  • Senkronizasyon sistemleri
  • Jeneratör çıkış şalteri
  • Şebeke-jeneratör transfer panosu
  • Özel ses seviyesi taleplerine uygun izolasyonlu kabinler
  • Sismik çözümler
  • Römork
  • Uzaktan izleme
Kontrol Cihazı Özellikleri: TJ-509-T:
  • TJ-509T, güvenilir ve düşük maliyetli tasarımı ile birçok fonksiyonu içerisinde barındıran, geniş haberleşme imkanlarına sahip gelecek nesil jeneratör kontrol cihazıdır.
  • Cihaz endüstriyel kategoride dünyanın en sıkı güvenlik, titreşim, EMC ve çevresel standartlarına uyum gösterir. Yazılım güncelleme işlemi USB portu üzerinden kolayca gerçekleştirilebilir.
  • Windows tabanlı bilgisayar yazılımı ile USB, RS-485, Ethernet ve GPRS üzerinden izleme ve programlama yapılabilir.
  • Rainbow Scada yazılımı, tek bir merkezden sınırsız sayıda jeneratörünüzü uzaktan izleme ve kontrol imkanı sunmaktadır.
Fonksiyonlar:
  • Kesintisiz geçişli AMF cihazı
  • Kesintisiz geçişli ATS cihazı
  • Uzaktan çalıştırma cihazı
  • Manuel çalıştırma cihazı
  • Motor kontrol cihazı
  • Uzaktan izleme & kontrol
  • V & I dalga şekli osiloskop ekranı
  • V & I harmonik analizi
  • Jeneratör yada yük tarafında akım trafosu
Haberleşme:
  • Ethernet
  • GSM-GPRS
  • Gömülü web sunucu
  • Webden izleme
  • Webden programlama
  • GSM-SMS
  • E-mail
  • Modbus RS-485
  • Modbus TCP/IP
  • SNMP
  • USB Bellek Girişi (opsiyonel)
  • USB Device
  • RS-485
  • RS-232
  • J1939-CANBUS
Bağlantılar:
  • 3 faz 4 telli, yıldız
  • 3 faz 4 telli, üçgen
  • 3 faz 3 telli, 3 CTs
  • 3 faz 3 telli, 2 CTs (L1-L2)
  • 3 faz 3 telli, 2 CTs (L1-L3)
  • 2 faz 3 telli, L1-L2
  • 2 faz 3 telli, L1-L3
  • 1 faz 2 telli
